Long slit Intermediate resolution Spectrograph for Astronomy

LISA
Long slit Intermediate resolution Spectrograph for Astronomy

Un projet ARAS
Astronomical Ring for Access to Spectrography

Spectrographe optimisé pour les télescopes Schmidt-Cassegrain
(ou toute configuration F/D=10, par exemple en employant une lentille de Barlow)
Utilisable avec toutes les caméras CCD et les appareils photo Reflex
Système de guidage précis par caméra vidéo (ou webcam)
Pouvoir de résolution spectrale R=1000 avec un réseau 600 t/mm (Dl=5 angströms)
Pouvoir de résolution spectrale R=2000 avec un réseau 1200 t/mm (Dl=2.5 angströms)

VUES DU PREMIER PROTOTYPE LISA

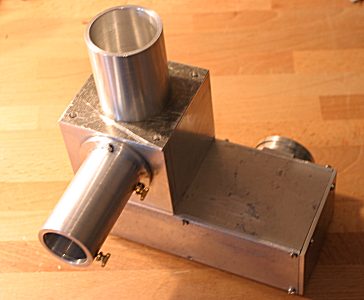

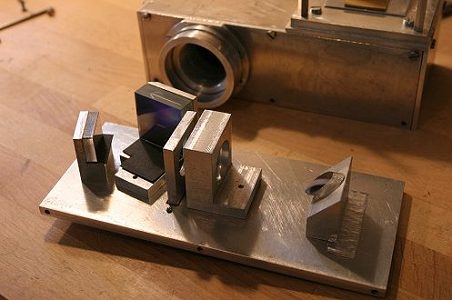

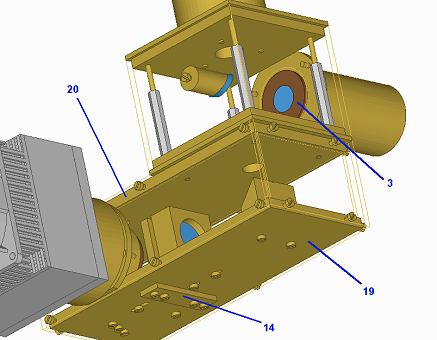

Le spectrographe LISA	Accès facile et complet aux éléments optiques

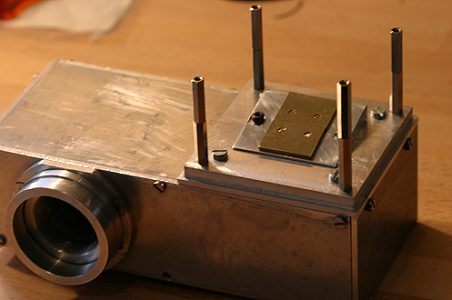

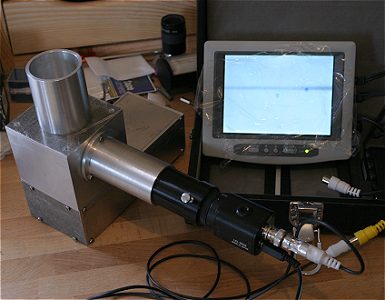

Fente d'entrée polie réfléchissant la lumière de l'étoile visée vers une caméra guide intégrée	Caméra vidéo (modèle Watec) et observation de la fente sur un écran LCD

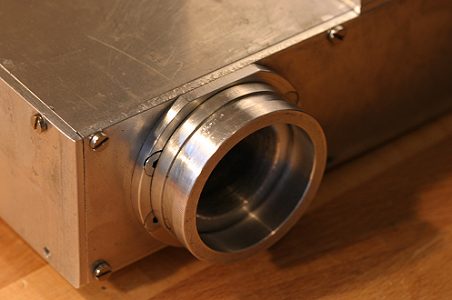

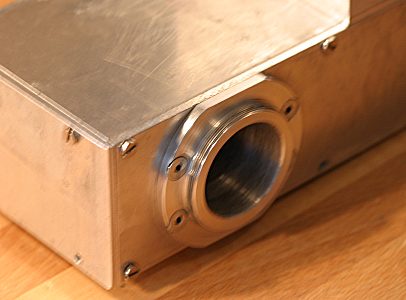

Interface bague T (M42 x 0.75)	Mode opératoire utilisant une lentille objectif interne pour focaliser le spectre

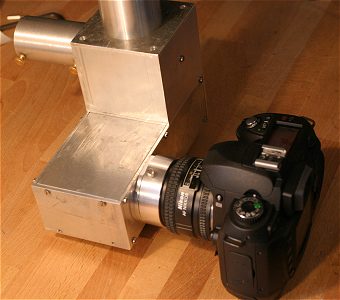

Interface objectif photographique (avec possibilité d'orientation)	Mode opératoire utilisant une optique photo pour focaliser le spectre

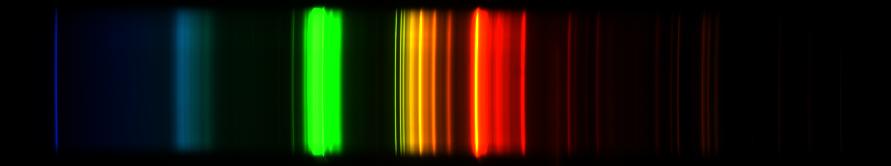

PREMIERS SPECTRES DE TEST

Cliquer ici pour aller vers un atlas des premiers spectres réalisés lors de la mise au point

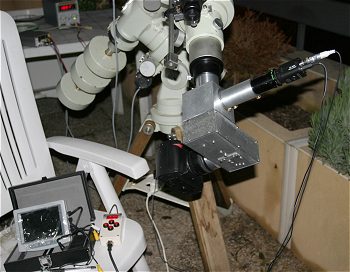

PREMIERE LUMIERE

Cliquer ici pour aller sur une page de spectres stellaires (première lumière !)

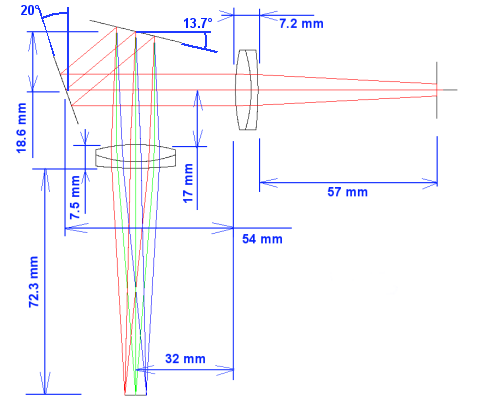

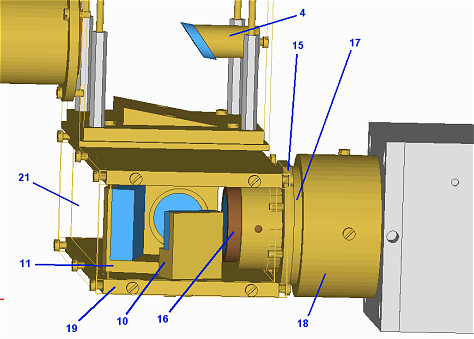

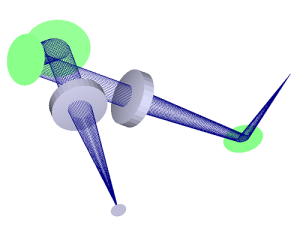

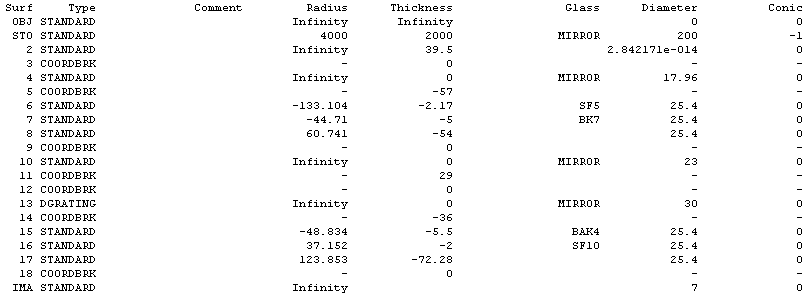

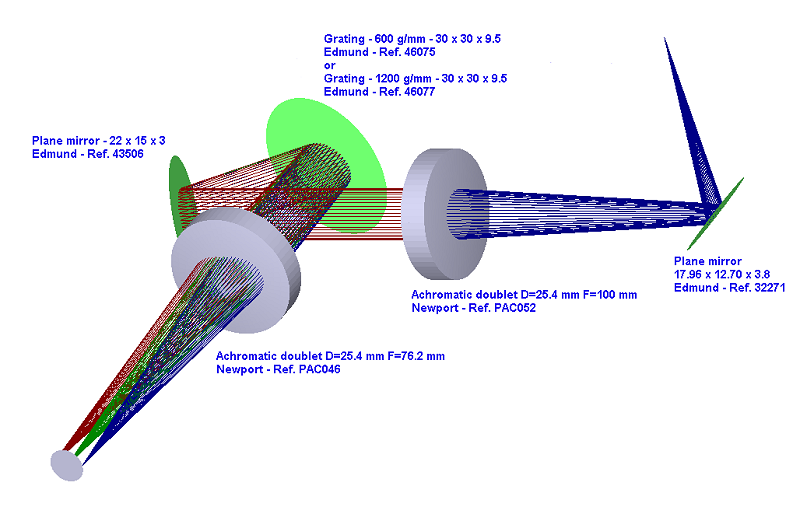

FORMULE OPTIQUE

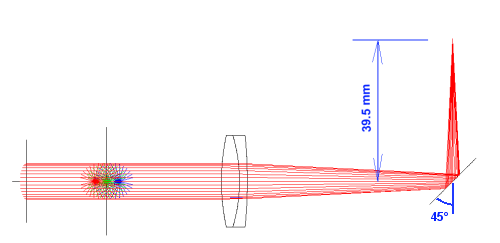

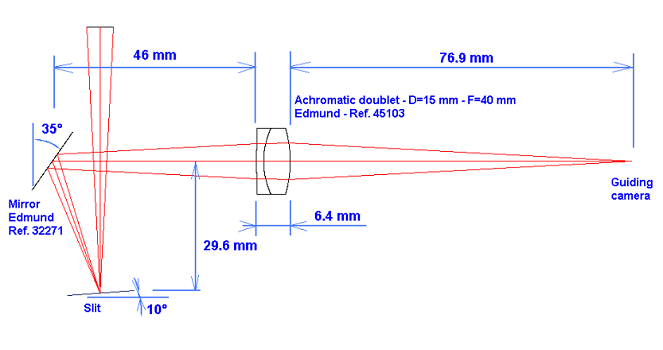

SYSTEME DE GUIDAGE

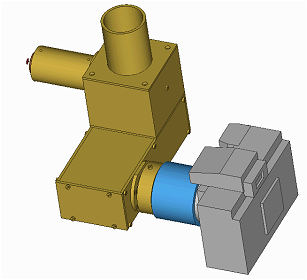

CONFIGURATIONS

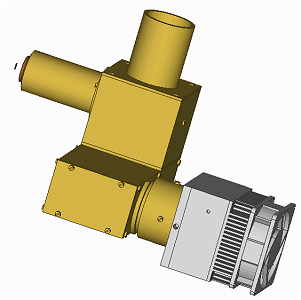

LISA + OBJECTIF F=72.2 mm + AUDINE	LISA + OBJECTIF F=72.2 mm + APN REFLEX

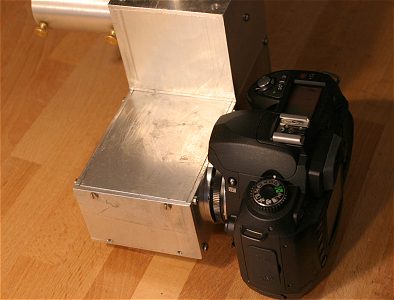

LISA + OBJECTIF PHOTO 50 MM F/1.8 + AUDINE	LISA + OBJECTIF PHOTO 50 MM F/1.8 + APN REFLEX
